AWS EKS 中的身份驗證與權限管理策略

Posted by Anthony Chao on 2023-06-29

Outline

Introduction

Amazon Elastic Kubernetes Service (EKS) 是在AWS上使用Kubernetes(簡稱 K8S)進行容器管理的一個選項

我們可以使用 AWS 的 EC2 來自行搭建 Kubernetes，但 EKS 的好處在於它能夠自動管理 Kubernetes 的 control plane，這樣我們只需支付一點額外費用，就不需要花費人力去管理複雜 control plan運作。

最近我們正在使用 terraform 搭建新的 EKS cluster，正在處理EKS的權限時遇到了一些小問題，我想稍微記錄一下這些經驗，並介紹 EKS 的身份驗證與權限管理策略

Why

接下來，讓我們談談為什麼需要處理EKS的權限。

讓我們用兩個例子來說明：

  1. 在 EKS 上運行的 Pod 無法直接存取 AWS 的 S3 資源，因為它們沒有相應的 AWS IAM 權限。
  2. 如果作為 IAM User 登入，您也無法直接控制 Kubernetes cluster，因為 IAM User 沒有Kubernetes Role 的權限。

為了應對這兩種情況，AWS 提供了兩種解決方案：

  • IAM roles for service accounts(IRSA)
  • AWS IAM Authenticator

接著會一一介紹他們

IAM roles for service accounts(IRSA)

通常，我們會為 Pod 分配一個 Service Account，而 IRSA 這個功能允許 Kubernetes 的 Service Account 拿到 IAM Role 的權限，透過這種方式使 Pod 能夠操作部分 AWS 資源

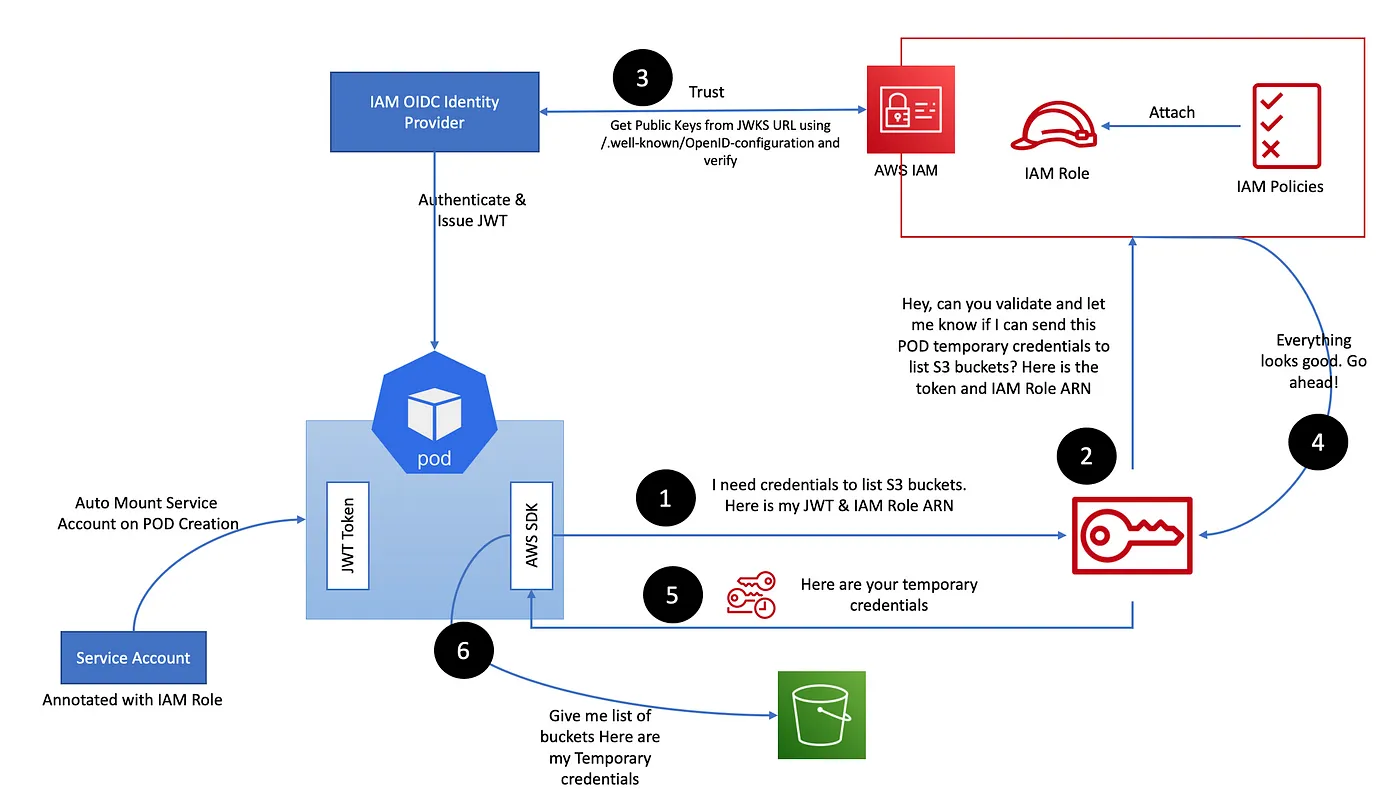

具體的實現原理很複雜，而我發現下圖解釋得很清楚，有空的話也可以去看看 原文

能做到的前提主要有兩個：

  1. AWS IAM 支援使用 OIDC JSON Web Token(JWT) 做認證(但建立 Role 的時候要指定支援)
  2. Kubernetes 的 Service Account 在某個版本後開始支援 projected service account tokens，他也是基於 OIDC JWT

有了這些設定，我們就可以實現在 Kubernetes cluster 中讓 Service Account 具有 IAM Role 的權限，從而使 Pod 能夠訪問所需的AWS資源

實作細節

接下來說明如何用 terraform 做出有 IAM role 權限的 Service Account

這篇 文章 提供了詳細的說明，我用裡面的例子來說明

  1. 開啟 EKS cluster 的 OIDC provider 功能（它不會自動啟用）
1
2
3
4
5
resource "aws_iam_openid_connect_provider" "eks" {
  client_id_list  = ["sts.amazonaws.com"]
  thumbprint_list = [data.tls_certificate.eks.certificates[0].sha1_fingerprint]
  url             = aws_eks_cluster.demo.identity[0].oidc[0].issuer
}
  1. 建立提供 serveice account 使用的 IAM Role，在 assume role policy 中要記得註明可以由 OIDC provider assume 為此 IAM Role
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
# 這個 assume role policy 為重點
data "aws_iam_policy_document" "test_oidc_assume_role_policy" {
  statement {
    actions = ["sts:AssumeRoleWithWebIdentity"]
    effect  = "Allow"

    condition {
      test     = "StringEquals"
      variable = "${replace(aws_iam_openid_connect_provider.eks.url, "https://", "")}:sub"
      values   = ["system:serviceaccount:default:aws-test"]
    }


    principals {
      identifiers = [aws_iam_openid_connect_provider.eks.arn]
      type        = "Federated"
    }
  }
}

resource "aws_iam_role" "test_oidc" {
  assume_role_policy = data.aws_iam_policy_document.test_oidc_assume_role_policy.json
  name               = "test-oidc"
}
  1. 在建立 service account 時，確保在 annotation 中寫上相應的 IAM Role arn
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: aws-test
  namespace: default
  annotations:
    # 重點在這
    eks.amazonaws.com/role-arn: arn:aws:iam::424432388155:role/test-oidc
---
apiVersion: v1
kind: Pod
metadata:
  name: aws-cli
  namespace: default
spec:
  serviceAccountName: aws-test
  containers:
  - name: aws-cli
    image: amazon/aws-cli
    command: [ "/bin/bash", "-c", "--" ]
    args: [ "while true; do sleep 30; done;" ]
  tolerations:
  - operator: Exists
    effect: NoSchedule
  1. 如果此 IAM Role 有 S3 權限，那麼新建立的 pod 就可以訪問 S3 的資源
1
kubectl exec aws-cli -- aws s3api list-buckets

AWS IAM Authenticator

現在我們來探討如何使用 aws-iam-authenticator 將 IAM Role / User 綁定到 K8S 的 group，以便透過 IAM Role 操控 K8S。

當我們要使用 IAM 權限來訪問 Kubernetes 資源時，就會觸發這個機制，如下圖所示：

1.我們的電腦首先向 AWS STS 要求代表當前 IAM 身份的 token（未繪製在圖上），然後帶著 token 訪問 Kubernetes 的 API server

2.Kubernetes 的 API server 使用該 token 訪問 AWS IAM Authenticator server 的 /authenticate API

3+4.AWS IAM Authenticator server 對該 token 進行處理和初步驗證，然後將傳給 AWS STS，會得到 GetCallerIdentityResponse

5.AWS IAM Authenticator server 使用 aws-auth configmap 中的規則，將 GetCallerIdentityResponse 中的內容映射到相應的 Kubernetes 身份（group / username）

6.一旦知道 Kubernetes 的相應身份，Kubernetes cluster 就可以使用原有的 RBAC 機制來處理該請求，並將 response 返回給我們。

實作細節

我使用 terraform 中的 kubectl provider 來實作

  1. 首先建立要使用的 Kubernetes ClusterRole 和 ClusterRoleBinding。我將 deployer 這個 role 綁定到 deployers 這個 group。需要特別注意的是，deployers group的資源不需要額外建立，Kubernetes 會自動處理
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
resource "kubectl_manifest" "test_role" {
  yaml_body = <<-EOF
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: deployer
  labels:
    k8s-addon: cluster-autoscaler.addons.k8s.io
    k8s-app: cluster-autoscaler
rules:
  - apiGroups: [""]
    resources:
      - "namespaces"
      - "pods"
      - "services"
      - "replicationcontrollers"
      - "persistentvolumeclaims"
      - "persistentvolumes"
    verbs: ["watch", "list", "get"]
EOF
}

resource "kubectl_manifest" "test_role_binding" {
  yaml_body = <<-EOF
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: deployer
subjects:
  - kind: Group
    name: deployers
    apiGroup: rbac.authorization.k8s.io
roleRef:
  kind: ClusterRole
  name: deployer
  apiGroup: rbac.authorization.k8s.io
EOF
}
  1. 接下來建立要使用的 IAM Role。由於希望多人可以登入並使用此角色，因此將可以使用者清單放入 deployer_users_list 中
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
resource "aws_iam_role" "deployer" {
  name = "deployer"

  assume_role_policy = data.aws_iam_policy_document.deployer.json
}

data "aws_iam_policy_document" "deployer" {
  version = "2012-10-17"
  statement {
    effect = "Allow"
    actions = [
      "sts:AssumeRole"
    ]
    principals {
      type        = "AWS"
      identifiers = var.deployer_users_list
    }
  }
}
  1. 因為 aws-auth configmap 一開始就存在，所以我們需要在 Terraform 中創建一個空殼，然後將此 configmap import
1
terraform import module.k8s-resources.kubectl_manifest.aws-auth v1//ConfigMap//aws-auth//kube-system
  1. 修改 aws-auth configmap 的 mapping 規則
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
resource "kubectl_manifest" "aws-auth" {
  yaml_body = <<-EOF
apiVersion: v1
kind: ConfigMap
metadata:
  name: aws-auth
  namespace: kube-system
data:
  mapRoles: |
    - groups:
      - deployers
      username: "aws:{{AccountID}}:eks-deployer:{{SessionName}}"
      rolearn: ${var.deployer-role-arn}
EOF
}
  1. 要使用的開發者們在使用這個角色進行登入之前，要像下面這樣來設定 ~/.aws/config 跟 ~/.aws/credentials 檔案
1
2
3
4
5
6
7
8
# ~/.aws/config
[profile eks-admin]
role_arn = arn:aws:iam::<account id>:role/<role name>
source_profile = anthony

# ~/.aws/credentials
[anthony]
...
  1. 最後，透過 aws 指令完成 kube config 設定
1
aws eks update-kubeconfig  --name <cluster name> --region <region> --profile eks-admin

這樣，就可以使用 IAM Role 來扮演使用 Kubernetes 的 deployer role 來管理 cluster 並進行相關操作了

踩雷過程

IRSA

根據別人的 建議，我決定在建立完 OIDC provider 之後，測試建立一個具有 S3 權限的 IAM Role，並將服務帳戶關聯到該角色，以便讓 Pod 可以取得 S3 資源的訪問權限

在創建 OIDC provider 時，我沒有遇到問題，然而，在建立 Cluster 內的 Pod 時，我一開始完全無法建立

踩雷過程中的第一個問題是：預設情況下，只有建立 EKS Cluster 的 IAM User 才擁有該 Cluster 的 admin 權限。我猜測這是因為 AWS 不希望該權限被移除後沒有人能夠操作 Cluster

由於 Cluster 是透過持續交付流程 (CD) 建立的，如果我想操作該 Cluster，就需要使用跟 CD 中相同的 IAM User 身份進行操作，或者透過 aws-iam-authenticator 為我的 IAM User 提供權限

aws-iam-authenticator

在嘗試使用 kubectl provider 建立 Kubernetes 資源時，我一直遇到問題，並且持續收到 “Unauthorized” 的錯誤訊息。這讓我很難判斷問題的來源。

我嘗試過 Terraform 的 調整 Log level 為 debug 的方法 ，但並沒有提供太多幫助

kubectl provider 的參數主要包含三個：host / cluster_ca_certificate / token，我也嘗試將這些參數的值輸出到root level，以檢查它們的值是不是正常，但這同樣並沒有提供太多幫助如果是在 module level output 的參數，無法透過 terraform output 指令確認, reference）

最後，我在 CloudTrail 中看了 AWS 操作記錄，才發現我一直以為已經切換到 CD 流程使用的 IAM User，但實際上並未完全切換。意識到這點後，問題才得以解決

另外，特別提一下，aws-auth configmap 可以將 Kubernetes group 的權限綁定到 IAM User 或 IAM Role（目前無法綁定到 IAM group）。它們分別對應 configmap 中的 mapUsers 和 mapRoles 部分，而這裡的 username 將 IAM Role 在 Kubernetes Cluster 中映射到指定的名稱，所以通常會使用 “aws::eks-developer:” ，這樣做才可以知道當前操作 Cluster 的人的身份(reference)

下面的 mapRoles 規則允許名為 abc 的 Role 使用 system:masters 這個 group 的權限來操作 Kubernetes，而 mapUsers 則允許名為 a-user 的 user 使用 system:masters 這個 group 的權限來操作 Kubernetes

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
apiVersion: v1
kind: ConfigMap
metadata:
    name: aws-auth
    namespace: kube-system
data:
  mapRoles: |
    - rolearn: arn:aws:iam::555555555555:role/abc
      username: ops-user
      groups:
        - system:masters
  mapUsers: |
    - userarn: arn:aws:iam::555555555555:user/a-user
      username: admin
      groups:
        - system:masters
